通信电力防腐电杆：与时代同行的电力 “卫士”
在通信与电力领域，防腐电杆犹如一位位忠诚的 “卫士”，默默支撑起线路的稳定运行，保障着信息的流畅传递与电力的持续供应。从繁华都市到偏远乡村，从广袤平原到崇山峻岭，防腐电杆的身影无处不在，见证着时代的变迁，也在不断适应时代发展中实现自我革新。
历史溯源：从传统到现代的演进
早期的通信与电力线路中，木杆是较为常见的选择。但木杆易受木腐菌侵害，在温度、湿度、氧气和养料适宜的环境下，木材细胞被酵素破坏，导致木杆腐朽，大大缩短了使用寿命。尤其是地表面上、下各约 30 厘米的区间，成为木杆腐蚀的高发区域。为解决这一问题，人们探索出多种木杆防腐方法。如高压灌注法，在防腐工厂中利用机器将油质防腐剂均匀灌注进木杆，使其渗透较深，可将木杆寿命延长至 25 年以上；硫酸铜灌注法，适用于含水量较大且带树皮的木杆，以 1:30 - 1:60 的硫酸铜液体灌注木杆根部，能使木杆中硫酸铜含量达到饱和度，起到防腐作用；热冷浸注法，用克鲁苏油防腐剂浸入木杆根部，浸注长度比木杆埋深增加 30 厘米，适合湿度不大的松木电杆；还有木杆烤涂法，将木杆根部微火烘烤出约 1 厘米厚的焦炭层，再涂上克鲁苏油或沥青形成防腐层。在这些方法中，高压灌注法效果最佳，工作人员会依据不同环境和条件，灵活选用其他方法，木杆烤涂法通常在线路维修更换少量电杆时使用。
随着时间推移与技术进步，水泥杆逐渐崭露头角。水泥杆和普通建筑物类似，具有较强的耐久性和抗腐蚀能力，在正常环境下基本无需额外防护，其出现满足了通信建设对电杆大量需求的局面。特别是在改革开放后，通信建设爆发式增长，木材资源有限，木杆受防腐工艺限制，使用寿命短、维护成本高，水泥杆便迅速在很多地域取代了木杆。然而，在一些特殊场景，如山区或交通不便地段，水泥杆因自重较重，运输和搬运成本高昂，此时重量较轻的木杆又凭借自身优势，重新在工程中得到应用。近年来，为提升木杆性能，行业制定了更严格的标准，如 2023 年 12 月 20 日发布、2024 年 4 月 1 日实施的 YD/T 4481 - 2023《通信用防腐木电杆技术要求与测试方法》，对通信用防腐木电杆的技术要求与测试方法进行规范，推动木杆质量一致性和寿命大幅提升。
材质与性能：各显神通的 “多面手”
木电杆：自然材质的坚韧担当

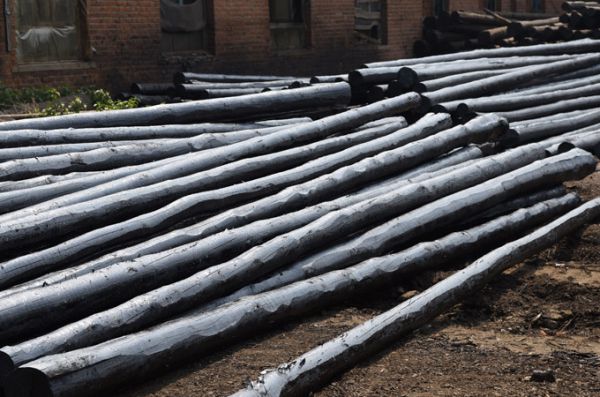

木电杆多采用樟子松、马尾松、落叶松和杉木等树种。经过现代浸油法处理，即原木电杆经扒皮、干燥、加压浸油后晾晒制成，所用防腐油一般为蒽油和煤焦油的混合物，浸油深度不小于 15mm，正常情况下使用寿命不少于 25 年。若选材合适、防腐措施得当，其寿命甚至可能超过 60 年。木电杆在抗弯曲性能上表现出色，以 8 米杆为例，重量仅约 80kg，远小于水泥杆的约 400kg，这使得其施工难度及施工费用均较低，在一些地形复杂、对运输要求较高的区域优势明显。
水泥电杆：坚固耐用的可靠保障
水泥杆通常为环形混凝土电杆，内部纵向受力钢筋为预应力钢筋。正常环境下，经良好养护和质量控制生产的水泥电杆，防腐寿命可达 30 年至 50 年。但在高湿度、强酸碱盐等恶劣环境中，水泥杆的钢筋可能遭受腐蚀，影响整体结构稳定性，此时其防腐寿命可能缩短至 15 年至 25 年。若采取特殊防腐涂层等保护措施，寿命可延长至 30 年甚至更久。水泥杆质量一致性高，能为通信电力线路提供稳定可靠的支撑，适合在交通便利的施工段落广泛应用。
钢杆：刚劲有力的现代新秀
钢杆一般采用热镀锌等常规防腐处理，在一般大气环境中，防腐寿命约为 20 年至 30 年。若在镀锌后再进行喷塑等二次防腐处理，寿命可延长至 30 年至 50 年。不过，在沿海高盐雾、工业污染严重等强腐蚀环境中，钢杆腐蚀速度加快，仅普通防腐措施下，寿命可能只有 10 年至 15 年，而采用高性能防腐涂层或特殊防腐技术，可将寿命提高到 20 年至 30 年。钢杆强度高，能够承受较大的外力，在一些对电杆强度要求苛刻的特殊场景中发挥着重要作用。
